[CI/CD] 테스트 시 검사를 해보고 배포를 진행을 해보자.

개요

GitHub - countdown10/count10shop: [내배캠] 동시성 제어 프로젝트



내배캠에서 동시성 제어 프로젝트를 진행을 하면서

CI/CD 를 담당하게 되었다.



이번에 진행을 하면서 생긴 부분에 대해서 정리를 해보았다.



---

요구사항 분석

요구사항

• 코드 변경 시, 자동으로 빌드 및 테스트를 수행하는 CI 파이프라인을 구성하세요.
• 테스트가 성공적으로 완료되면 프로덕션에 자동 배포되도록 CD 파이프라인을 설정하세요.

조건

• CI/CD 관련 이슈를 해결하기 위해 다음을 고려해야 합니다.
• 테스트 커버리지 강화: 배포 전 코드 안정성을 높이기 위해 테스트 커버리지를 강화해야 합니다.
• 보안: 배포 과정에서 민감한 정보나 설정이 노출되지 않도록 보안 설정을 철저히 관리합니다.

발표 자료 준비

• 자동 빌드 및 테스트, 배포 구성 과정
• 코드 변경 시 어떻게 자동으로 빌드 및 테스트가 수행되는지에 대한 배포 절차
• 수동 배포와 비교하여 CI/CD 파이프라인을 적용한 후의 효율성 차이와 느낀점

튜터님의 추가사항

• 도커라이징을 진행할 것
• 무중단 배포를 진행을 해볼 것

개인적인 테스트 코드 커버리지

• 40% 이상으로 진행하기



 * 도커라이징이란?

도커라이징(Dockerizing)은 Docker 컨테이너를 사용하여 응용프로그램(application)을 패킹(packing),

배포(deploying), 실행(running) 하는 전 과정을 말한다.

도커라이징(Dockerizing) 이란?



 * 무중단 배포란(Zero-downtime Deployment)?

무중단, 말 그대로 서비스의 중단 없이 새로운 버전의 소프트웨어를 배포하는 것을 말한다.

[DevOps/Infra] 무중단 배포란?(Rolling, BlueGreen, Canary)





정리를 해본다면

CI 만을 위한 파이프라인을 만들어야하고

CD 만을 위한 파이프라인을 만들어야한다.



무중단 배포를 돈을 안쓰고 간단하게 할 수 있는 방법으로 BlueGreen 방식으로 도커로 대략적으로 만들어 볼 수 있을 것이라고

튜터님께서 이야기를 해주셨다.



일단 무중단 배포는 나중으로 미루고 기본 배포부터 진행을 해보도록 하겠다.





---

어떻게 구성을 할 것인가?

사실 이것이 가장 중요하다고 생각을 한다.



간단하게 사용하기 위해서 github actions를 사용을 했지만, 조사를 조금만 해보아도, TeamCity. CircleCI, jenkins 등 많이 있다.

위에 툴은 CI/CD를 위한 도구들이고



이미지를 어떻게 저장을 할지도 생각할 수 있다.

jar 파일만 각 서버에 나눠줘서 배포를 할 수도 있고, Docker Image를 Docker Hub, AWS ECR 등에 올려서 배포를 할 수도 있다.



그리고 서버가 어떤 형식으로 생성이 될지도 생각할 수 있다.

ECS를 사용해서 각 컨테이너를 만들어서 사용할 수도 있고, 쿠버네티스로 배포를 진행을 할 수 있다.

아니면 AWS EC2에서 받아서 배포를 진행을 할 수도 있다.



프로젝트에서 요구를 했던 부분은 CI/CD, 보안, 도커, 부분으로 볼 수 있다.



현재 프로젝트에서 사용하는 외부 프로그램은

• elastic search
• redis
• kibana

그리고 spring boot을 올려서 사용을 진행을 한다.



도커 이미지를 배포를 해야하기 때문에 Docker hub, AWS ECR 중에서 EC2를 사용하고 있기 때문에

AWS ECR를 사용해서 배포를 진행을 하였다.



---

CI 파이프라인 구성

name: ci

on:
  workflow_dispatch:
  pull_request:
    branches: [ main, develop ]

  push:
    branches:
      - feat/*
      - refactoring/*

permissions:
  pull-requests: write
  contents: write

jobs:
  deploy:
    runs-on: ubuntu-latest
    steps:
      - name: Checkout
        uses: actions/checkout@v3

      - name: setup jdk
        uses: actions/setup-java@v3
        with:
          distribution: 'temurin'
          java-version: '17'
          cache: gradle

      - name: Grant execute permission for gradlew
        run: chmod +x ./gradlew

      - name: gradlew build
        run: ./gradlew build

      - name: Jacoco Report to PR
        id: jacoco
        uses: madrapps/jacoco-report@v1.6.1
        with:
          paths: ${{ github.workspace }}/build/reports/jacoco/test/jacocoTestReport.xml
          token: ${{ secrets.GITHUB_TOKEN }}
          min-coverage-overall: '40'
          min-coverage-changed-files: '40'

      - name: Upload jacoco HTML report
        uses: actions/upload-artifact@v4
        with:
          name: jacoco-html-report
          path: ${{ github.workspace }}/build/reports/jacoco/test/html

      - name: Get the Coverage info
        run: |
          echo "Total coverage ${{ steps.jacoco.outputs.coverage-overall }}"
          echo "Changed Files coverage ${{ steps.jacoco.outputs.coverage-changed-files }}"



github actions 에 대한 내용은 많기 때문에 참고한 블로그를 밑에 남기도록 하겠다.





CI 핵심 파이프 라인

      - name: Grant execute permission for gradlew
        run: chmod +x ./gradlew

      - name: gradlew build
        run: ./gradlew build

      - name: Jacoco Report to PR
        id: jacoco
        uses: madrapps/jacoco-report@v1.6.1
        with:
          paths: ${{ github.workspace }}/build/reports/jacoco/test/jacocoTestReport.xml
          token: ${{ secrets.GITHUB_TOKEN }}
          min-coverage-overall: '40'
          min-coverage-changed-files: '40'

      - name: Upload jacoco HTML report
        uses: actions/upload-artifact@v4
        with:
          name: jacoco-html-report
          path: ${{ github.workspace }}/build/reports/jacoco/test/html

      - name: Get the Coverage info
        run: |
          echo "Total coverage ${{ steps.jacoco.outputs.coverage-overall }}"
          echo "Changed Files coverage ${{ steps.jacoco.outputs.coverage-changed-files }}"









CI에 필요한 요구사항은 다음과 같다.

• 자동 테스트
• 자동 빌드
• 테스트 커버리지 확인

gradlew build는 안에 테스트까지 같이 하기 때문에 한번에 테스트와 빌드를 진행을 할 수 있다.



jacoco는 테스트 커버리지를 commit 메세지 까지 넣어줄 수 있고 레포트를 만들어 각 브랜치에 넣어줄 수 있다.

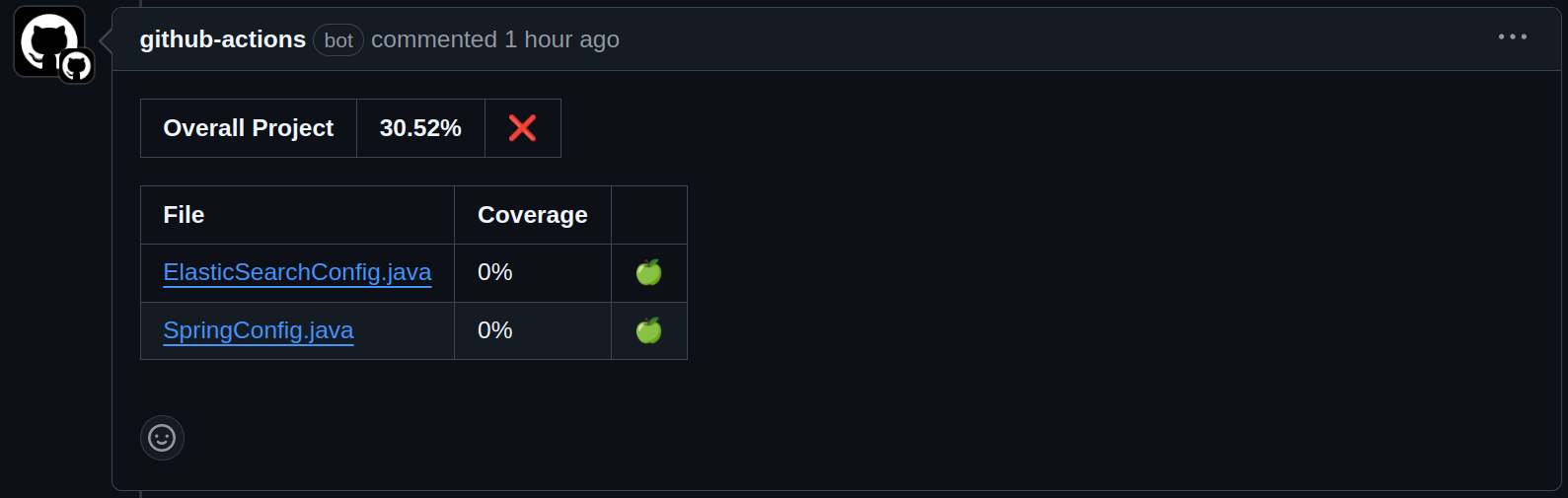

작성을 하고 동작을 시키면 github actions bot이 다음과 같이 만들어주게 된다.



가장 위에 있는 jacoco가 위에 커밋메세지를 만들어주는 것이다.



중간에 있는 jacoco는 report를 /build/reports/test 에 테스트 코드 결과 값을 만들어주게 된다.



자세한 설정 값은 위에 블로그에 참고자료에 추가를 해두었다.



---

CD 파이프 라인



다음과 같은 구성을 하고 있다.

1. github actions CD 파이프 라인을 실행을 시킨다.
2. ECR에 Spring boot 의 이미지가 올라간다.
3. actions 가 EC2에 접속을 해서 이미지를 가져온다음에 도커로 실행을 시킨다.

다음과 같이 구성을 한 이유는 핵심은 팀에서 프로그래밍을 한 소스코드이기 때문에

spring boot 만 변경이 되면 된다고 생각을 하였다.



소스 코드

name: Build and Push Docker Image to AWS ECR

on:
  push:
    branches:
      - main

env:
  AWS_REGION: ap-southeast-2  # AWS 리전 (서울 리전)
  ECR_REPOSITORY: countdown10shop
  IMAGE_TAG: latest

jobs:
  build-and-push:
    runs-on: ubuntu-latest

    steps:
      - name: 리포지토리 체크아웃
        uses: actions/checkout@v3

      - name: AWS 자격 증명 설정
        uses: aws-actions/configure-aws-credentials@v3
        with:
          aws-access-key-id: ${{ secrets.AWS_ACCESS_KEY_ID }}
          aws-secret-access-key: ${{ secrets.AWS_SECRET_ACCESS_KEY }}
          aws-region: ${{ env.AWS_REGION }}

      - name: Login to Amazon ECR
        id: login-ecr
        uses: aws-actions/amazon-ecr-login@v1

      - name: Set ECR_REGISTRY env variable
        run: echo "ECR_REGISTRY=${{ steps.login-ecr.outputs.registry }}" >> $GITHUB_ENV

      - name: Build, tag, and push image to Amazon ECR
        run: |
          echo "ECR Registry: $ECR_REGISTRY"
          docker build -f ./Dockerfile.spring -t $ECR_REGISTRY/$ECR_REPOSITORY:$IMAGE_TAG .
          docker push $ECR_REGISTRY/$ECR_REPOSITORY:$IMAGE_TAG

      - name: Deploy
        uses: appleboy/ssh-action@master
        with:
          host: ${{ secrets.EC2_HOST }}
          username: ${{ secrets.EC2_USERNAME }}
          key: ${{ secrets.EC2_SSH_PRIVATE_KEY }}
          port: ${{ secrets.EC2_PORT }}
          script: |
            docker stop container || true
            docker rm container || true
            docker rmi ${{ env.ECR_REGISTRY }}/${{ env.ECR_REPOSITORY }}:${{ env.IMAGE_TAG }} || true

            aws ecr get-login-password --region ${{ env.AWS_REGION }} | docker login --username AWS --password-stdin ${{ env.ECR_REGISTRY }}
            docker pull ${{ env.ECR_REGISTRY }}/${{ env.ECR_REPOSITORY }}:${{ env.IMAGE_TAG }}

            docker run -d -p 8080:8080 \
            -e DB_URL=${{ secrets.AWS_RDS_URL }} \
            -e DB_USER=${{ secrets.AWS_RDS_USER }} \
            -e DB_USER_PASSWORD=${{ secrets.AWS_RDS_USER_PASSWORD }} \
            --name container --ulimit nproc=60000 --net count10shop_default ${{ env.ECR_REGISTRY }}/${{ env.ECR_REPOSITORY }}:${{ env.IMAGE_TAG }}



참고 자료는 밑부분에 올려두었다.



핵심 부분만 같이 살펴보도록 하겠다.



---

CD 핵심 파이프 라인

jobs:
  build-and-push:
    runs-on: ubuntu-latest

    steps:
      - name: 리포지토리 체크아웃
        uses: actions/checkout@v3

      - name: AWS 자격 증명 설정
        uses: aws-actions/configure-aws-credentials@v3
        with:
          aws-access-key-id: ${{ secrets.AWS_ACCESS_KEY_ID }}
          aws-secret-access-key: ${{ secrets.AWS_SECRET_ACCESS_KEY }}
          aws-region: ${{ env.AWS_REGION }}

      - name: Login to Amazon ECR
        id: login-ecr
        uses: aws-actions/amazon-ecr-login@v1

      - name: Set ECR_REGISTRY env variable
        run: echo "ECR_REGISTRY=${{ steps.login-ecr.outputs.registry }}" >> $GITHUB_ENV

      - name: Build, tag, and push image to Amazon ECR
        run: |
          echo "ECR Registry: $ECR_REGISTRY"
          docker build -f ./Dockerfile.spring -t $ECR_REGISTRY/$ECR_REPOSITORY:$IMAGE_TAG .
          docker push $ECR_REGISTRY/$ECR_REPOSITORY:$IMAGE_TAG

      - name: Deploy
        uses: appleboy/ssh-action@master
        with:
          host: ${{ secrets.EC2_HOST }}
          username: ${{ secrets.EC2_USERNAME }}
          key: ${{ secrets.EC2_SSH_PRIVATE_KEY }}
          port: ${{ secrets.EC2_PORT }}
          script: |
            docker stop container || true
            docker rm container || true
            docker rmi ${{ env.ECR_REGISTRY }}/${{ env.ECR_REPOSITORY }}:${{ env.IMAGE_TAG }} || true

            aws ecr get-login-password --region ${{ env.AWS_REGION }} | docker login --username AWS --password-stdin ${{ env.ECR_REGISTRY }}
            docker pull ${{ env.ECR_REGISTRY }}/${{ env.ECR_REPOSITORY }}:${{ env.IMAGE_TAG }}

            docker run -d -p 8080:8080 \
            -e DB_URL=${{ secrets.AWS_RDS_URL }} \
            -e DB_USER=${{ secrets.AWS_RDS_USER }} \
            -e DB_USER_PASSWORD=${{ secrets.AWS_RDS_USER_PASSWORD }} \
            --name container --ulimit nproc=60000 --net count10shop_default ${{ env.ECR_REGISTRY }}/${{ env.ECR_REPOSITORY }}:${{ env.IMAGE_TAG }}



CD에 필요한 요구사항은 다음과 같다.

• 자동 빌드
• 이미지 ECR에 배포
• 서버 배포

일단 ECR에 접속을 하기 위해 AWS 인증을 진행을 한다.



Dockerfile 안에 빌드 내용도 같이 있다. 하지만 앞에서 테스트를 전부 진행을 하고 오기 때문에 ./gradlew build -x test 을 하여서

테스트를 빼고 진행을 하였다.



이후 ECR에서 가져온 정보로 Docker image를 만들고 그 내용을 ECR에 올리게 된다.



그 다음에 github actions가 EC2에 접속을 하여서 진행을 하게 된다.



하지만 ec2에는 AWS ECR인증이 없기 때문에 새롭게 로그인을 해주고 Docker image를 가져오게 된다.



이후 가져온 이미지를 가지고 바로 run 을 하게된다.





민감한 정보는 Repository secrets 에 정보를 올려두고 사용을 할 수 있다.





push 를 진행을 하게되면 다음과 같이 github actions 가 동작하게 된다.





---

CI/CD 의 적용 후 장점

실제 프로젝트에 적용을 하면서 생겼던 장점에 대해서 이야기를 해볼까 한다.





PR를 하는 과정에서 CI 부분에서 바로 테스트를 통과를 하지 못하는 문제를 확인하였다.



어디서 문제가 생기는 것인지 Commit 을 찾아서 올라가 보았더니 문제가 생기는 부분을 빠르게 알게 되었다.



해당 commit 내용에 들어가서 변경된 내용을 빠르게 찾고 변경을 진행할 수 있어서 오류를 찾는 시간이 줄어들었다.



---

느낀점

전에 배포를 진행을 할 때는 항상 EC2에 들어가서 배포를 진행을 하였는데, 번거로운 과정을 생략할 수 있었다.



그리고 더 많은 시스템을 진행을 한다면 일일이 들어갈 수 없을 것이다.



MSA 환경이 되면 그 많은 환경을 일일이 들어가서 변경을 해야되는데,

자동으로 배포를 진행을 해줘서 일관되게 적용을 할 수 있을 것이다.



다음 프로젝트 부터는 처음부터 적용을 끝내서 빠르게 팀원들과 코딩에 집중할 수 있도록 진행을 해야겠다.



---
